Диагностика электрики Marini по цепочке сигнала

Опубликовано: 11.08.2026

На асфальтобетонном заводе Marini остановка смесительного узла посреди смены — это всегда стресс. Оператор видит на панели ошибку, механик бежит к шкафу, и начинается хаотичная проверка всего подряд: реле, предохранители, кабели. Через час выясняется, что проблема была в банальном концевике, который никто не проверил первым. Подобные ситуации повторяются из сезона в сезон, хотя избежать их можно достаточно простым методом — двигаться по цепочке сигнала.

Когда неисправность локализована до конкретной цепи, полезно сверить доступные компоненты через https://vmig76.ru/asfaltoukladchiki-i-frezi/zapchasti-bomag-marini, не меняя сразу весь блок управления.

Что значит «по цепочке сигнала»

Любая электрическая схема Marini построена по одному принципу: есть источник команды, есть путь её передачи и есть исполнительное устройство. Датчик температуры фиксирует нагрев битума, отправляет сигнал в контроллер, контроллер обрабатывает его и даёт команду на открытие клапана. Клапан открывается, и система переходит в следующее состояние.

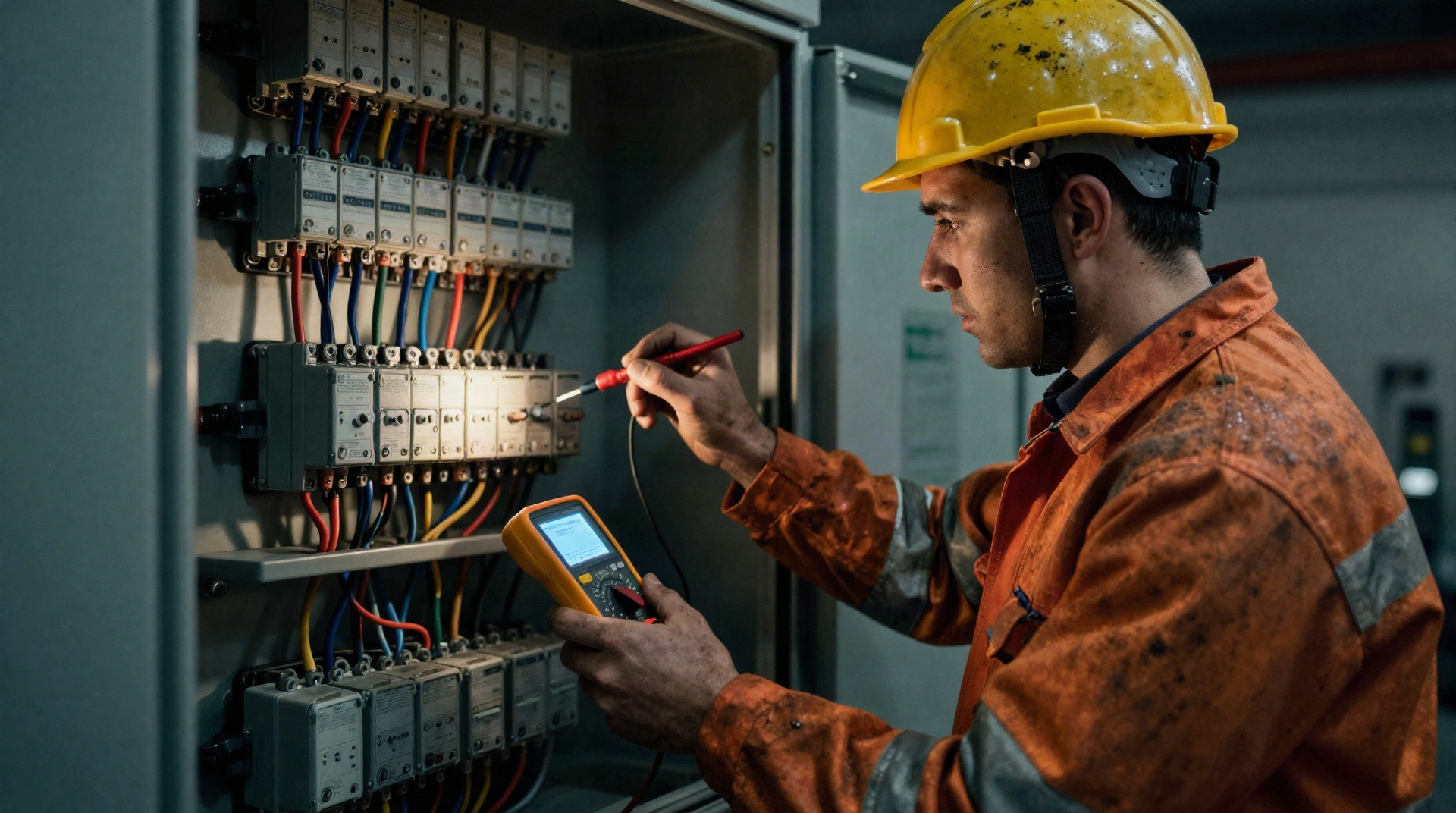

Диагностика по цепочке сигнала означает, что механик не тыкается вслепую, а идёт строго по этому маршруту. Не работает клапан? Проверяем, приходит ли команда от контроллера. Не приходит? Проверяем, поступает ли сигнал от датчика. Поступает, но искажён? Ищем проблему на участке между датчиком и платой. Каждый шаг отсекает половину возможных причин.

Типовой сценарий: двигатель вытяжного вентилятора

Вентилятор отвода пыли не запускается. На дисплее оператора — сообщение о неисправности. Алгоритм действий по цепочке сигнала выглядит так:

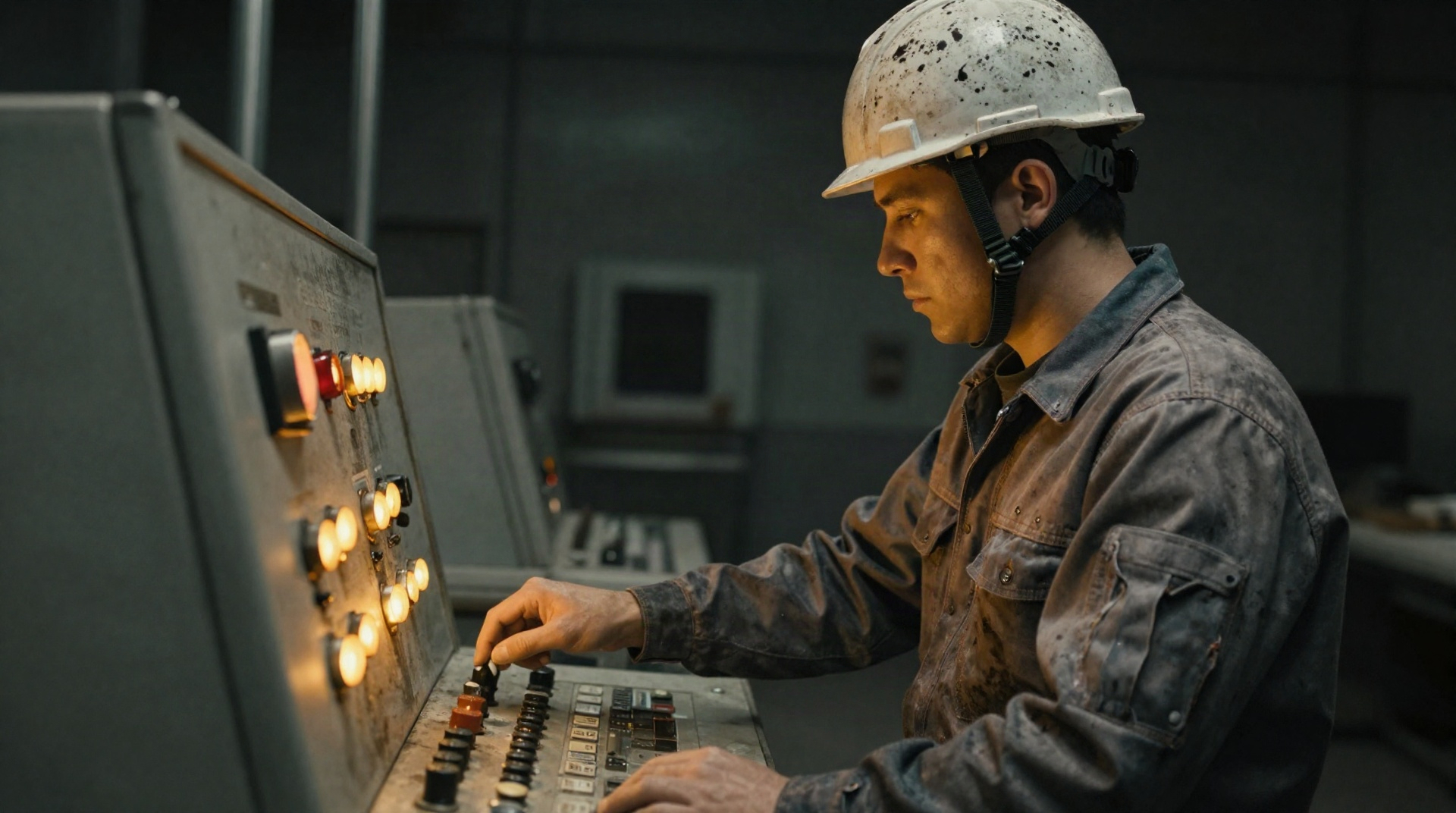

• Проверка команды с пульта. Нажата ли кнопка? Загорается ли соответствующая индикация? Если индикации нет — проблема в цепи управления пультом или в самом модуле кнопок.
• Проверка выхода контроллера. Есть ли напряжение на клемме, где контроллер должен подать сигнал на пускатель? Если напряжения нет при нажатой кнопке — контроллер не выдаёт команду. Причина может быть в блокировках: не закрыт люк, нет сигнала от датчика положения шибера, сработала тепловая защита другого узла.
• Проверка пускателя. Напряжение от контроллера приходит, но пускатель не щёлкает. Проверяем катушку, контакты, наличие питания на силовой части.
• Проверка двигателя. Пускатель сработал, но двигатель не вращается. Здесь уже сфера электриков: обмотки, контактор, тепловое реле.

В реальной практике большинство остановок на этом этапе заканчиваются: чаще всего оказывается, что контроллер исправно не даёт команду из-за какой-то блокировки, о которой оператор просто не знал или забыл.

Ситуация с аналоговыми сигналами

С цифровой логикой всё относительно понятно: есть сигнал — нет сигнала. С аналоговыми цепочками сложнее. Температурные датчики PT100, датчики уровня в битумных ёмкостях, тензодатчики на весовых дозирующих весах — все они выдают непрерывный сигнал, и неисправность может проявляться не полным отсутствием, а отклонением.

Пример: дозатор минерального порошка показывает вес, который не соответствует реальности. Оператор жалуется, что «весы врут». Механик по цепочке сигнала проверяет следующее:

1. Сопротивление тензодатчиков на соединительной коробке весов. Сравнивается с паспортными значениями.
2. Целостность кабеля от коробки до измерительного модуля.
3. Питание измерительного модуля и настройки коэффициентов.

Часто проблема кроется не в самих датчиках, а в повреждении кабельной трассы. Вибрация на узле дозирования со временем приводит к перетиранию кабелей, особенно в местах изгибов и переходов через неподвижные конструкции. Сигнал начинает «плавать», и контроллер получает искажённые данные.

Блокировки как скрытая причина

Особенность электрики Marini — обилие взаимных блокировок. Система спроектирована так, чтобы исключить ситуации, опасные для оборудования или персонала. Дверь смесителя не закрыта — не запустится двигатель. Не достигнуто минимальное давление масла в гидросистеме — не включится вибратор. Датчик уровня в бункере показывает максимум — остановится питатель.

При диагностике по цепочке сигнала блокировки становятся главным узким местом. Контроллер может быть абсолютно исправен, двигатель цел, проводка цела — но команда не пройдёт, потому где-то в цепи стоит логическое условие, которое не выполнено. Опытный диагност всегда держит под рукой схему блокировок конкретного узла и проверяет их в первую очередь, прежде чем лезть в силовую часть.

Инструмент и подготовка

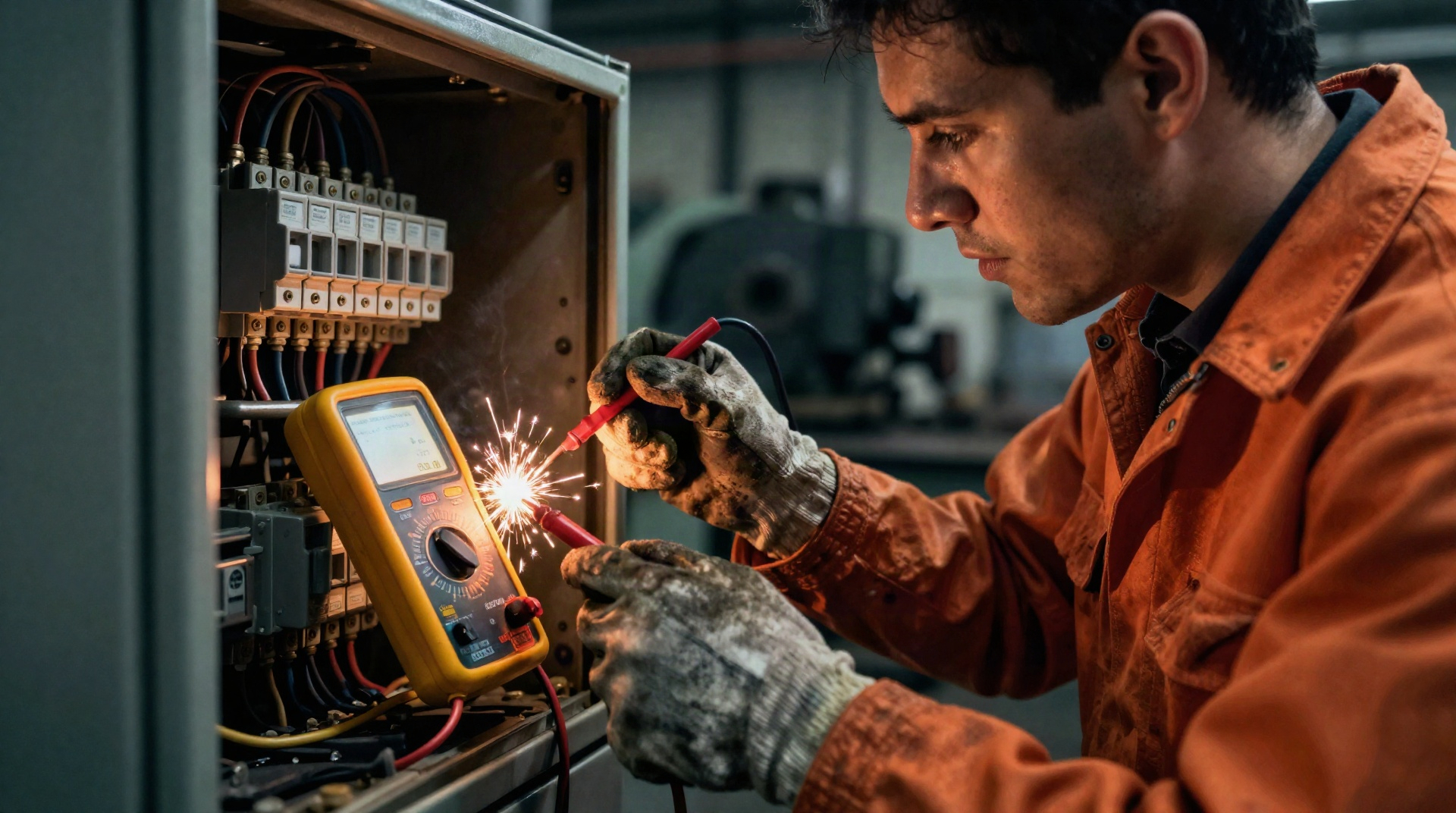

Для работы по описанному методу не требуется сложного оборудования. Мультиметр с функцией измерения сопротивления и тока, пробник напряжения с индикатором, схема электрическая принципиальная — этого достаточно в девяноста процентах случаев. Измерительные клещи нужны реже, но при диагностике двигателей без них не обойтись.

Главный инструмент — это именно схема. Попытки диагностировать электрику Marini «по памяти» или по фотографиям из инструкции регулярно приводят к потере времени. Схема показывает не только физические соединения, но и логику работы: какие контакты замыкаются при каких условиях, какие сигналы идут на входы контроллера, какие — на выходы.

Когда электрическая команда есть, а механизм не движется

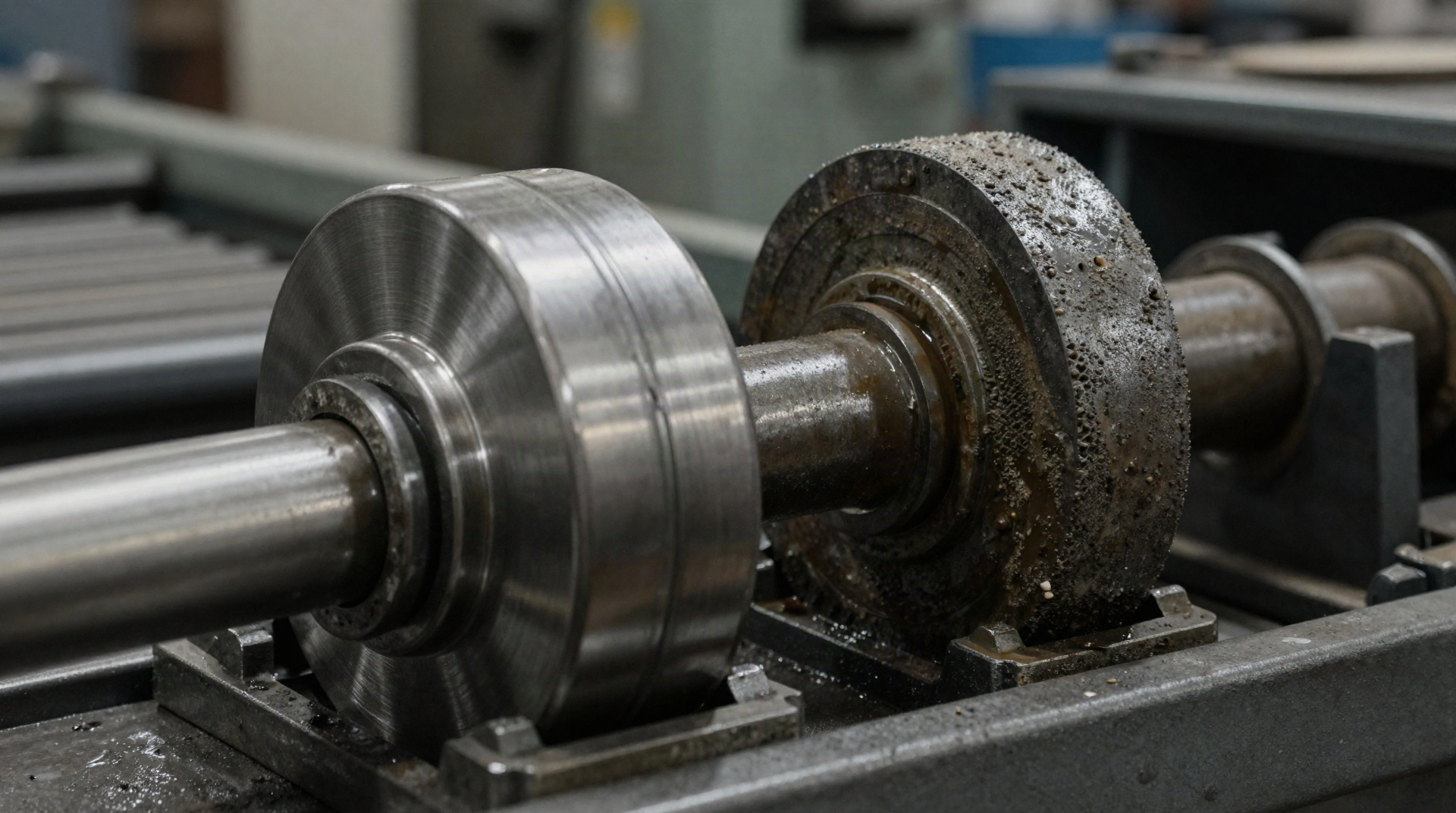

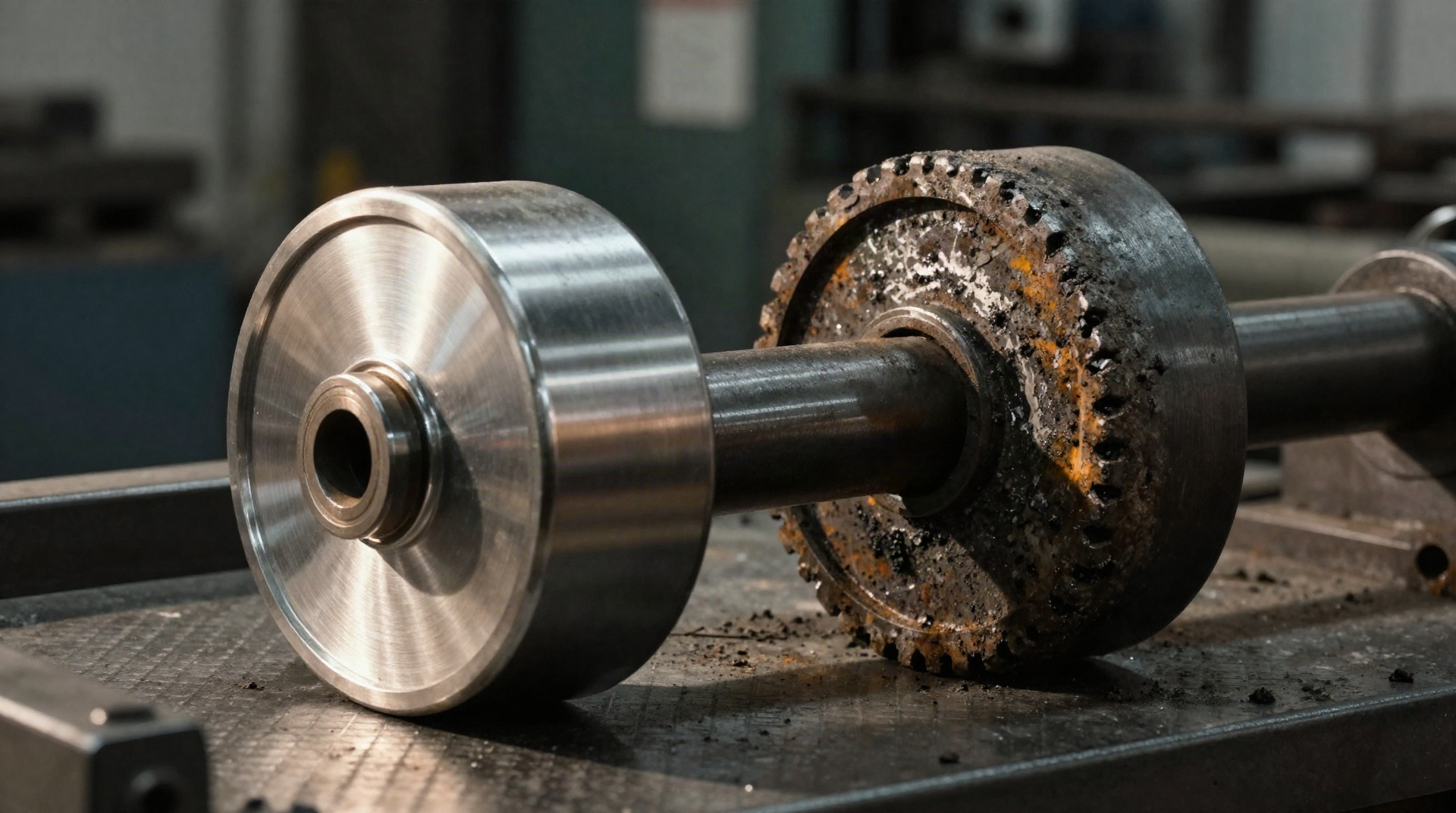

Диагностика не должна останавливаться на электрической цепи. Если команда проходит до исполнительного устройства, а конвейер или другой механизм не запускается штатно, проверяют механическую часть: свободный ход, состояние роликов, привод и отсутствие заклинивания. Иначе исправную электрику легко принять за источник проблемы, которая находится уже после неё.

Такой контроль особенно полезен после ремонта проводки или замены датчика: подтверждённый сигнал показывает, что следующую точку поиска нужно переносить к исполнительному механизму, а не продолжать менять электрические компоненты наугад.

Частые ошибки при поиске неисправностей

Первая ошибка — замена деталей вслепую. Механик видит сгоревшее реле, меняет его, включает станцию — реле снова сгорает. Причина в том, что реле сгорело не само по себе, а из-за короткого замыкания дальше по цепи. Без прозвонки всей линии замена ничего не даёт.

Запасная деталь тоже должна быть идентифицирована

Если неисправность локализована до конкретного датчика, реле, привода или узла конвейера, перед заменой фиксируют маркировку и место установки. На складе одинаково выглядящие компоненты могут относиться к разным исполнениям Marini, поэтому фотография шильдика и запись позиции в схеме полезнее устного описания «такой же, как стоял раньше».

Вторая ошибка — игнорирование «массы». Многие проблемы с аналоговыми датчиками связаны не с сигнальным проводом, а с плохим контактом общего провода. Коррозия на клеммной колодке, ослабленный винт, повреждённая жила — всё это меняет опорный потенциал, и контроллер читает неверные значения.

Третья ошибка — проверка только под напряжением. Иногда безопаснее и быстрее снять напряжение, отключить кабель от контроллера и прозвонить линию целиком. Работа под напряжением на шкафу Marini требует осторожности: там используются разные уровни — 24В для логики, 220В для управления и 380В для силовой части. Ошибка в выборе точки измерения может привести к короткому замыканию.

Документирование найденных проблем

Когда неисправность найдена и устранена, имеет смысл зафиксировать, что именно было обнаружено и где. Не в формате формального отчёта, а хотя бы короткой записи в блокноте: «Вентилятор №3 не запускался — обрыв провода в гофре у поворота к двигателю». Через сезон, когда ситуация повторится, эта запись сэкономит часы работы. Электрика Marini имеет свои слабые места, и они у каждого конкретного завода свои — зависят от возраста оборудования, условий эксплуатации, качества предыдущих ремонтов.

Диагностика по цепочке сигнала — не изобретение, а базовый инженерный подход. Но на практике его применяют далеко не всегда, предпочитая действовать интуитивно или методом подбора. На оборудовании такого уровня это обходится слишком дорого: каждый час простоя асфальтобетонного завода — это тонны остывшего материала, простой автотранспорта и срыв графика поставок. Дисциплинированное движение от симптома к причине по пути сигнала позволяет сокращать время поиска неисправности с часов до десятков минут.

Фиксируйте точку, где сигнал ещё исправен

При поиске электрической неисправности полезно записывать не только найденный дефект, но и последний участок цепи, на котором измерение было нормальным. Это сокращает повторную диагностику и делает проверку понятной другому специалисту.

Один итоговый протокол экономит следующий ремонт

После устранения дефекта запишите, где была неисправность, какое измерение её подтвердило и что заменили. При повторном отказе это позволяет не начинать поиск с нуля и не менять уже проверенные компоненты.
